ए उपकरण संरचना और उपयोग

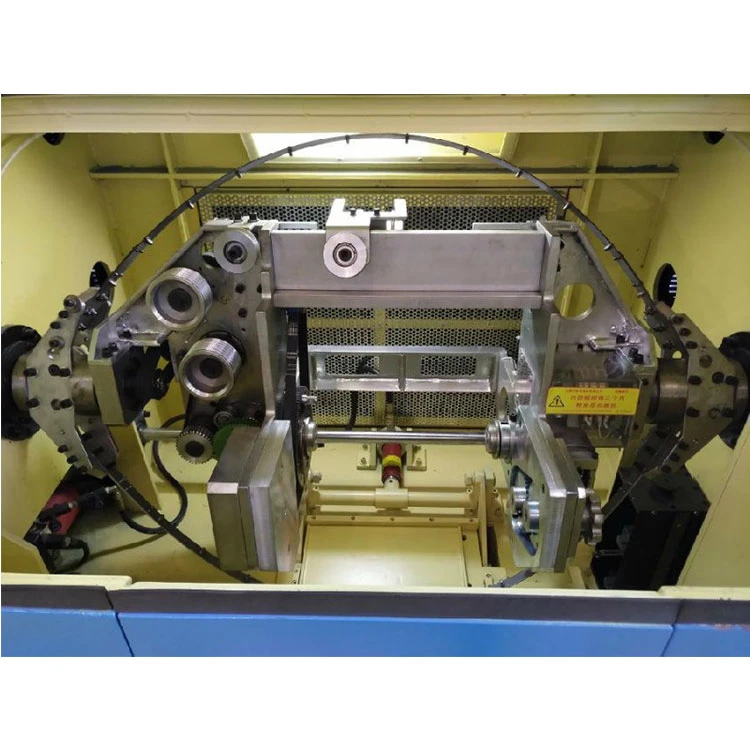

यह उपकरण छोटे-खंड के तारों के स्ट्रैंडिंग और ट्विस्टिंग के लिए उपयुक्त है, और इसमें पे-ऑफ फ्रेम, एक वायर प्लेट, एक ट्विस्टिंग केज और एक मोटर शामिल है।
बी उत्पादन से पहले तैयारी
1. उपकरण और मापने के उपकरण को कार्यक्षेत्र पर रखें, और जांचें कि क्या मापने के उपकरण शून्य के साथ संरेखित हैं
2. जांचें कि क्या उपकरण सामान्य है, विशेष रूप से डिस्कनेक्शन स्टॉप डिवाइस और सुरक्षात्मक कवर पावर-ऑफ सुरक्षा स्विच। यदि यह असामान्य है, तो मरम्मत के लिए तुरंत रखरखाव कर्मियों को इसकी सूचना दें
3. उत्पादन योजना के अनुसार अर्ध-तैयार उत्पाद तैयार करें, और जांचें कि क्या अर्ध-तैयार उत्पाद अनुभव में योग्य हैं और प्रक्रिया की आवश्यकताओं को पूरा करते हैं, और योग्य अर्ध-तैयार उत्पादों को पे-ऑफ फ्रेम पर स्थापित करते हैं, पर डालते हैं शंकु आस्तीन, और तनाव को समायोजित करें।
4. प्रक्रिया के लिए आवश्यक संख्या, पिच और घुमा दिशा के अनुसार गियर लटकाएं, घुमा दिशा को समायोजित करें, और प्रक्रिया की आवश्यकताओं के अनुसार समानांतर मरने को स्थापित करें। आवश्यकतानुसार टेक-अप रील तैयार करें, जांचें कि रील अच्छी स्थिति में है या नहीं, और टेक-अप रील को टेक-अप स्टैंड पर स्थापित करें
5. वायर व्हील और ट्यूब होल के माध्यम से एक ट्रैक्शन वायर को ट्विस्टिंग केज में ट्रैक्शन व्हील तक खींचें, और इसे ट्रैक्शन व्हील के चारों ओर 3 से 4 बार लपेटें, और टेक-अप रील पर ट्रैक्शन वायर के एक छोर को ठीक करें।
सी. ऑपरेशन अंक
1. एकल तार को क्रमशः वियोग के लिए स्वचालित स्टॉप डिवाइस के माध्यम से पास करें, और इसे स्प्लिटर प्लेट के माध्यम से दोहरीकरण डाई के सामने की ओर खींचें, तार के हार्नेस को एक स्ट्रैंड में घुमाएं, डबलिंग डाई से गुजरें, बाहर निकालें {{1} }.5-1.0 मीटर, और डबलिंग डाई को ठीक करें। मोल्ड बेस पर
2. वायर स्ट्रैंड्स और ट्रैक्शन वायर को एक साथ कनेक्ट करें, प्रोटेक्टिव कवर को बंद करें, मशीन को धीरे-धीरे चालू करें, तार के सिरे को वायर रील पर खींचे जाने की प्रतीक्षा करें और इसे 2 मोड़ों के लिए हवा दें। मशीन को रोकें, धागे के अयोग्य हिस्से को काट दें, खींचने वाले तार को बाहर निकालें और स्पूल पर योग्य धागे को ठीक करें
3. बंडल को प्रारंभ करें और 20-30 मीटर के लिए मोड़ें। जांचें कि क्या एकल तार का व्यास पतला है, क्या घुमा दिशा प्रक्रिया की आवश्यकताओं को पूरा करती है, क्या कोर गोल है, और क्या ढीलापन है। यह पुष्टि करने के बाद कि कोई त्रुटि नहीं है, उत्पादन जारी रह सकता है।
4. स्टार्टअप प्रक्रिया के दौरान, पे-ऑफ फ्रेम की रील और टेक-अप रील के फ्लैट केबल के संचालन का बार-बार निरीक्षण करना आवश्यक है। असामान्य स्थिति होने पर इसे तत्काल रोका जाना चाहिए और मशीन शुरू करने से पहले समस्या का पता लगाकर उसका समाधान किया जाना चाहिए।
5. निर्माण पूरा होने के बाद, उत्पाद निर्माण कार्ड को ध्यान से भरें और प्रतीक्षा क्षेत्र में रखें। प्रक्रिया निरीक्षक के योग्य और हस्ताक्षरित होने के बाद, योग्य उत्पाद क्षेत्र को स्थानांतरित करने के लिए रखें।
डी गुणवत्ता की आवश्यकताएं
1. सभी प्रकार के फंसे हुए तारों को पूरे बंडल में वेल्ड करने की अनुमति नहीं है, और एकल तारों को वेल्ड करने की अनुमति है, लेकिन एक ही खंड पर दो से अधिक जोड़ों की अनुमति नहीं है। दो जोड़ों के बीच की दूरी 300 मिमी से कम नहीं होनी चाहिए, और जोड़ दृढ़ और चिकने होने चाहिए। बंडल किए गए कोर को लापता जड़ों, टूटे तारों, ढीलेपन और अतिव्यापी होने की अनुमति नहीं है।
2. कोर में एकल तार विचलन, पिच और मोड़ दिशा प्रक्रिया आवश्यकताओं को पूरा करना चाहिए
