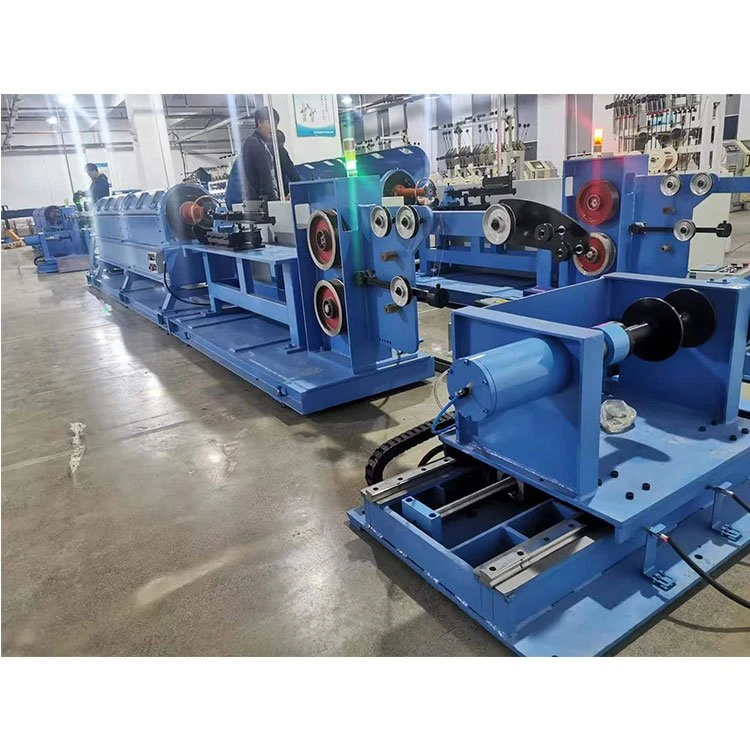

165/6 क्षैतिज पाइप स्ट्रैंडिंग मशीन

सीरियल नंबर

खरीदे गए उपकरणों का नाम

समग्र आयाम

नमूना

की संख्या

का वजन

1

उच्च गति ट्यूब twister

चौड़ाई 1000 * ऊंचाई 1300 * लंबाई 6800

6/165

2200KG

उपकरण संरचना

1, उपकरण सेंट्रल लाइन, बैरल, बनाने, कर्षण, रेखा को वापस लेने, बिजली नियंत्रण भाग से बना है;

परियोजना

सीरियल नंबर

उपकरण संरचना

फ़ंक्शन आवश्यकताएँ और डिवाइस के पैरामीटर

नोट

आधार यह
काम कर सकते हैं और ginseng
संख्या

1

घुमाने से पहले तार का व्यास (मिमी)

0.1 ~ 0.30

2

मोड़ के बाद व्यास (मिमी)

0.3 ~ 1.5

3

ट्विस्ट रेंज (मिमी)

1 ~ 50

4

उपकरण गति (R.P.M.)

अधिकतम गति 3000 RPM, काम की गति 2800 RPM, उपकरण गति समायोजन पासवर्ड सेट किया जा सकता है (PLC समारोह नियंत्रण)

5

उपकरण ों की प्रचालन दिशा

डिवाइस के सामने, तार दाईं ओर है

6

सिस्टम की ट्विस्ट दिशा

S/Z

7

ट्यूब थ्रेडिंग मोड

थ्रेडिंग

8

स्टील तार शक्ति ग्रेड रेंज (एमपीए)

600 ~ 2800

9

जब पूर्व-डिज़ाइन किए गए मीटर की लंबाई तक पहुँच जाता है तो रोकें

मापने वाला मीटर मीटर, मीटर सटीकता को मापने के लिए पीएलसी स्वचालित स्टॉप को 1.5% ≤ अपनाता है।

10

उपकरण स्वचालित रूप से बंद हो जाना चाहिए जब टूटी हुई रेखा सिलेंडर शरीर के क्षेत्र में पता चला है और मरने दबाने

उपकरण डिस्कनेक्शन स्टॉप अलार्म डिवाइस है।

11

एलईडी प्रकाश सुरक्षा कवर के अंदर स्थापित किया गया है

शॉकप्रूफ लैंप और लालटेन के लिए, अन्य वस्तुओं और स्टील के तार के टकराव से बचने के लिए सतह पर सुरक्षा सुरक्षा प्रदान की जानी चाहिए

12

ढाल

प्रत्येक आई-व्हील एक अवलोकन विंडो से मेल खाता है। दृश्यमान खिड़की toughened कांच से बना है, और सुरक्षा कवर लचीला निर्बाध इस्पात पाइप के साथ ऊपर और नीचे खोला जाता है। मशीन को तुरंत रोका जा सकता है यदि इसे ≤ 150 मिमी खोला जाता है। जब सुरक्षा कवर खुला होता है और लॉक नहीं होता है, तो प्लेटफ़ॉर्म को केवल स्थानांतरित किया जा सकता है लेकिन सामान्य रूप से शुरू नहीं किया जा सकता है। अधिकतम शोर सुरक्षात्मक कवर से 1000mm की दूरी पर परीक्षण किया गया 82dB है

केंद्र तार बाहर रखना

खिलाने का प्रकार

अघूर्णी

मैं पहिया जैकिंग प्रणाली

वहाँ शाफ्ट प्रकार, असर यांत्रिक निरंतर तनाव लाइन का समर्थन कर रहे हैं.

अवमंदन प्रणाली

विशेष पहनने प्रतिरोधी रस्सी वसंत पेंच समायोजन का उपयोग करें

जारी आई-व्हील (मिमी) की व्यास सीमा

165 (मांगकर्ता की आई-व्हील आवश्यकताओं के अनुसार)

सिलेंडर के अंदर, काम का पहिया लाइन देता है

13

मैं पहिया जैकिंग प्रणाली

वहाँ शाफ्ट प्रकार, असर यांत्रिक निरंतर तनाव निर्वहन का समर्थन कर रहे हैं, तनाव में उतार-चढ़ाव 1N से कम है, तनाव सीमा 1 ~ 15N.

14

अवमंदन प्रणाली

विशेष पहनने प्रतिरोधी रस्सी वसंत पेंच समायोजन का उपयोग करें

15

जारी आई-व्हील (मिमी) की व्यास सीमा

165 (मांगकर्ता की आई-व्हील आवश्यकताओं के अनुसार)

सिलेंडर भाग

16

प्रत्येक सिलेंडर में I-पहियों की संख्या

6 *1 अनुभाग =6

17

सिलेंडर पर तार प्रणाली का प्रकार

लाइन को पास करने के लिए प्रत्येक मोड़ पर गाइड व्हील स्थापित करें, और सुनिश्चित करें कि लाइन बिछाते समय स्टील का तार फिसल न जाए।

18

बाहरी तार रूटिंग के लिए टंगस्टन कार्बाइड नोजल का आंतरिक व्यास

थ्रेडिंग नोजल 5 मिमी के आंतरिक व्यास के साथ कठोर मिश्र धातु YG8 सामग्री से बना है। यह विश्वसनीय फिक्सिंग सुनिश्चित करने के लिए पेंच कसने और गोंद द्वारा तय किया गया है।

19

तार आउटलेट तार ट्रे का कोण

फूल प्लेट के केंद्र में तार नोजल से बैरल की दीवार पर तार नोजल तक अधिकतम कोण 30 डिग्री से अधिक नहीं होगा। पहले बैरल के तार आउटलेट से अंतिम बैरल के तार इनलेट तक दो टूटी हुई लाइनों का अधिकतम कोण 25 डिग्री से अधिक नहीं होगा। दूसरे बैरल के तार आउटलेट नोजल से बिदाई डिस्क के तार आउटलेट तक टूटी हुई रेखाओं का अधिकतम कोण 25 डिग्री से अधिक नहीं होगा। विशेष मिश्र धातु मरने आउटलेट या मोड़ पर स्थापित किया जाना चाहिए यह सुनिश्चित करने के लिए कि स्टील का तार मिश्र धातु मरने से फिसलता नहीं है।

20

सिलेंडर समर्थन असर

बड़े असर

ब्रांड NSK

21

सिलेंडर का समर्थन बड़े असर स्नेहन

तेल स्नेहित, प्रत्येक असर असर सीट पर स्थापित किया जाता है, ऑपरेटिंग तापमान ≤75 डिग्री सेल्सियस

22

असर सीट संरचना

नमनीय लोहा। (क्यूटी - 400)

23

दीवार मोटाई (मिमी)

9mm से कम नहीं

24

सिलेंडर प्रणाली गतिशील प्रणाली

रोकें और आपातकालीन स्टॉप को प्रतिष्ठित किया जाता है। मंदी के बाद सामान्य स्टॉप को रोका जाना चाहिए, जिसे ऊर्जा खपत ब्रेकिंग और अन्य तरीकों से प्राप्त किया जा सकता है। सामान्य स्टॉप ब्रेकिंग समय 20 सेकंड से कम है, और आपातकालीन स्टॉप को 10 सेकंड के भीतर पूरा किया जाना चाहिए। ब्रेक पैड पहनने के बाद आसानी से बदल दिए जाते हैं।

25

तार ट्रे फ्रेम मैं पहिया ताला

तार ट्रे फ्रेम शाफ्ट असर के साथ सुसज्जित है ऊर्ध्वाधर निरंतर तनाव बिछाने का समर्थन करने के लिए, और स्वचालित समायोजन तनाव डिवाइस बिछाने के लिए यह सुनिश्चित करने के लिए कि प्रत्येक स्टील तार और स्ट्रैंड समान रूप से बाहर बिछाने. दाएँ हाथ के ऑपरेशन के लिए अवमंदन तनाव पेंच समायोजन. प्रत्येक तार ट्रे Ø 165 I-wheel की उत्पादन आवश्यकताओं को पूरा कर सकता है।

26

मैं पहिया असर मोड

क्षैतिज समर्थन तारों

27

मैं तार ट्रे में पहिया अवमंदन

तार तनाव डिवाइस के स्वचालित समायोजन, सुनिश्चित करें कि प्रत्येक स्टील तार, स्ट्रैंड वर्दी लाइन। मैं लाइन पर पहिया, भिगोना बेल्ट एक वसंत स्थापित किया, सही हाथ आपरेशन के लिए तनाव पेंच समायोजन भिगोना.

28

टूटी हुई रेखा का पता लगाने डिवाइस

ब्रेक लाइन अलार्म, पीएलसी कार्यक्रम नियंत्रण.

29

समानांतर सिलेंडर डिजाइन

बैरल शरीर एक बाहरी थ्रेडिंग लाइन है, यह सुनिश्चित करें कि बैरल शरीर के आउटलेट से प्रेस के समापन मुंह तक स्टील का तार समान है और कोई अनुप्रस्थ झुकने की घटना नहीं है, और बैरल शरीर के आउटलेट मुंह और तार प्लेट के आउटलेट मुंह के बीच अधिकतम तह कोण 25 डिग्री से अधिक नहीं होगा।

30

होस्ट आधार

अनुभाग इस्पात + इस्पात + कंक्रीट

31

स्पिंडल ड्राइव बॉक्स

Spindless ड्राइव

आकार क्षेत्र में
डोमेन

32

तार ट्रे का छेद वितरण

6 छेद का सेट। तार ट्रे के प्रत्येक सेट पर थ्रेडिंग नोजल हार्ड मिश्र धातु YG6X सामग्री से बना है, थ्रेडिंग नोजल का आंतरिक व्यास 5 मिमी है, और गोंद की फिक्सिंग विधि विश्वसनीय फिक्सिंग सुनिश्चित करने के लिए अपनाई जाती है।

33

पूर्व विरूपण उपकरण

संगीन स्थापना आरक्षित है और उत्पाद संरचना विनिर्देशों के अनुसार अनुकूलित

34

दाबित डाई का समापन कोण

25 ° या उससे कम

35

प्रेस लाइन डाई धारक संरचना

दबाव स्प्रिंग दबाव को समायोजित करता है

36

दबाने मरने का आकार

60 * 40 * (20 + 20) लंबाई * चौड़ाई * ऊंचाई (ऊंचाई: दो टुकड़े बंद होने के बाद आकार 40)

अनुकूलित किया जा सकता है

37

मोल्ड बेस मोबाइल

लाइन दबाने मरने फ्रेम को समायोजित करने और लचीले ढंग से स्थानांतरित करने के लिए dovetail नाली गाइड रेल को अपनाता है

38

विकृत करने के बाद

उत्पाद संरचना विनिर्देशों के अनुसार अनुकूलित करें

लीड व्हील पकड़े हुए

39

कर्षण

विद्युत नियंत्रण सिंक्रनाइज़ेशन

40

कर्षण पहिया व्यास मिमी

159 * 2 ¢

41

कर्षण पहिया प्रकार नाली/

U नाली

42

कर्षण पहिया समर्थन प्रणाली

असर समर्थन

43

स्लॉट/स्लॉट व्यास की संख्या

अनुच्छेद 8 से 9 / R3mm

44

स्लॉट कठोरता

कर्षण पहिया सामग्री GCr15, कठोरता ≥HRC58-60o

45

ट्विस्ट दूरी परिवर्तन की प्राप्ति

पीएलसी असीम रूप से चर गति

46

मीटर डिवाइस

कर्षण पहिया का एक छोर स्विच मीटर के करीब है

47

इलेक्ट्रॉनिक मीटर मीटर डिवाइस

पीएलसी इलेक्ट्रॉनिक मीटर, प्रदर्शन स्क्रीन पर प्रदर्शन

48

ड्राइव रास्ता

एकल सक्रिय और डबल कर्षण पहियों

बंद पंक्ति रेखा

49

रिबन केबल

सर्वो मोटर नियंत्रण

50

पंक्ति चलती मोड

गेंद पेंच लाइन, पीएलसी नियंत्रण उलट

51

ऊर्ध्वाधर/क्षैतिज विनियमन पहिया

रोलर आर नाली है, इस्पात असर

52

बंद लाइन समर्थन

प्राप्त i-व्हील यांत्रिक वायवीय शीर्ष प्रकार को अपनाता है

53

तनाव को बढ़ाएं

हैंग tuo स्विंग रॉड निरंतर तनाव वापस लेने लाइन.

54

प्राप्त करने का आकार व्यास I-पहिया (मिमी)

ग्राहक प्रदान करने के लिए

गतिशील ड्राइव
प्रणाली विभाग /
नियंत्रण

55

प्रसार

कोई नहीं है

56

होस्ट ड्राइवर

मोटर सिलेंडर को घुमाने के लिए चलाता है

57

मुख्य मोटर

चर आवृत्ति मोटर (5.5KW)

58

कर्षण

सर्वो मोटर

59

टेक-अप मोटर

आवृत्ति रूपांतरण मोटर

60

मुख्य इंजन गति नियंत्रण

इन्वर्टर

61

पूर्ण मशीन विद्युत नियंत्रण

PLC प्रोग्राम नियंत्रण

62

प्रदर्शन

टच स्क्रीन
