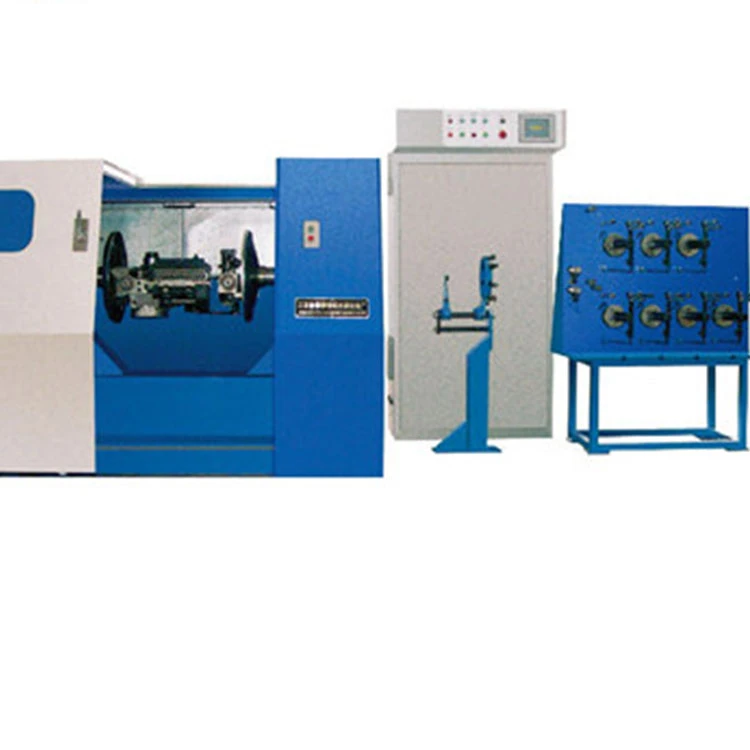

डबल ट्विस्ट स्ट्रैंडिंग मशीन

सीरियल नंबर

खरीदे गए उपकरणों का नाम

कुल आयाम

नमूना

की संख्या

का वजन

1

हाई स्पीड ट्यूब ट्विस्टर

चौड़ाई 1000* ऊंचाई 1300* लंबाई 6800

6/165

2200KG

उपकरण संरचना

1, उपकरण सेंट्रल लाइन, बैरल, फॉर्मिंग, ट्रैक्शन, रिट्रैक्टिंग लाइन, इलेक्ट्रिक कंट्रोल पार्ट से बना है;

परियोजना

सीरियल नंबर

उपकरण संरचना

डिवाइस की फ़ंक्शन आवश्यकताएं और पैरामीटर

टिप्पणी

आधार

यह

काम

कर सकते हैं

तथा

GINSENG

जो नंबर

1

घुमाने से पहले तार का व्यास (मिमी)

0.1 ~ 0.30

2

मोड़ के बाद व्यास (मिमी)

0.3 ~ 1.5

3

ट्विस्ट रेंज (मिमी)

1 ~ 50

4

उपकरण गति (आरपीएम)

अधिकतम गति 3000 आरपीएम, काम करने की गति 2800 आरपीएम, उपकरण गति समायोजन पासवर्ड सेट किया जा सकता है (पीएलसी फ़ंक्शन नियंत्रण)

5

उपकरण की संचालन दिशा

डिवाइस का सामना करना पड़ रहा है, तार दाहिनी ओर है

6

प्रणाली की मोड़ दिशा

S/Z

7

ट्यूब थ्रेडिंग मोड

थ्रेडिंग

8

स्टील वायर स्ट्रेंथ ग्रेड रेंज (एमपीए)

600 ~ 2800

9

पूर्व-डिज़ाइन किए गए मीटर की लंबाई पूरी होने पर रुकें

मापने वाला मीटर, मीटर की सटीकता को मापने के लिए पीएलसी स्वचालित स्टॉप को गोद लेता है, मीटर सटीकता 1.5 प्रतिशत से कम या उसके बराबर होती है।

10

सिलेंडर बॉडी के क्षेत्र में टूटी हुई लाइन का पता चलने और डाई दबाने पर उपकरण अपने आप बंद हो जाना चाहिए

उपकरण में डिस्कनेक्शन स्टॉप अलार्म डिवाइस है।

11

सुरक्षा कवर के अंदर एलईडी लाइटिंग लगाई गई है

शॉकप्रूफ लैंप और लालटेन के लिए, अन्य वस्तुओं और स्टील के तार की टक्कर से बचने के लिए सतह पर सुरक्षा सुरक्षा प्रदान की जानी चाहिए

12

कवच

प्रत्येक आई-व्हील एक अवलोकन खिड़की से मेल खाता है। दृश्यमान खिड़की कड़े कांच से बनी होती है, और सुरक्षा कवर लचीले ढंग से सीमलेस स्टील पाइप के साथ ऊपर और नीचे खोला जाता है। मशीन को तुरंत बंद किया जा सकता है अगर इसे 150 मिमी से कम या उसके बराबर खोला जाता है। जब सुरक्षा कवर खुला होता है और लॉक नहीं होता है, तो प्लेटफॉर्म को केवल स्थानांतरित किया जा सकता है लेकिन सामान्य रूप से शुरू नहीं किया जा सकता है। अधिकतम शोर 82dB 1000 मिमी की दूरी पर परीक्षण किया जाता है सुरक्षा कवच से

केंद्र तार बिछाएं

खिला प्रकार

गैर-चक्रित

आई व्हील जैकिंग सिस्टम

शाफ्ट प्रकार हैं, असर यांत्रिक निरंतर तनाव रेखा का समर्थन करते हैं।

भिगोना प्रणाली

विशेष पहनने के लिए प्रतिरोधी रस्सी वसंत पेंच समायोजन का प्रयोग करें

रिलीजिंग आई-व्हील (मिमी) की व्यास सीमा

165 (मांगकर्ता की आई-व्हील आवश्यकताओं के अनुसार)

सिलेंडर के अंदर, वर्क व्हील लाइन बिछाता है

13

आई व्हील जैकिंग सिस्टम

शाफ्ट प्रकार हैं, समर्थन यांत्रिक निरंतर तनाव निर्वहन, तनाव में उतार-चढ़ाव 1N से कम है, तनाव सीमा 1 ~ 15N है।

14

भिगोना प्रणाली

विशेष पहनने के लिए प्रतिरोधी रस्सी वसंत पेंच समायोजन का प्रयोग करें

15

रिलीजिंग आई-व्हील (मिमी) की व्यास सीमा

165 (मांगकर्ता की आई-व्हील आवश्यकताओं के अनुसार)

सिलेंडर भाग

16

प्रत्येक सिलेंडर में आई-व्हील्स की संख्या

6 *1 खंड =6

17

सिलेंडर पर तार प्रणाली का प्रकार

लाइन को पार करने के लिए प्रत्येक मोड़ पर गाइड व्हील स्थापित करें, और सुनिश्चित करें कि लाइन बिछाते समय स्टील के तार फिसले नहीं।

18

बाहरी तार रूटिंग के लिए टंगस्टन कार्बाइड नोजल का आंतरिक व्यास

थ्रेडिंग नोजल कठोर मिश्र धातु YG8 सामग्री से बना है, जिसका आंतरिक व्यास 5 मिमी है। यह विश्वसनीय फिक्सिंग सुनिश्चित करने के लिए पेंच कसने और गोंद द्वारा तय किया गया है।

19

वायर आउटलेट वायर ट्रे का कोण

फ्लावर प्लेट के केंद्र में वायर नोजल से बैरल की दीवार पर वायर नोजल तक का अधिकतम कोण 30 डिग्री से अधिक नहीं होना चाहिए। पहले बैरल के वायर आउटलेट से अंतिम बैरल के वायर इनलेट तक दो टूटी लाइनों का अधिकतम कोण 25 डिग्री से अधिक नहीं होना चाहिए। दूसरे बैरल के वायर आउटलेट नोजल से पार्टिंग डिस्क के वायर आउटलेट तक टूटी लाइनों का अधिकतम कोण 25 डिग्री से अधिक नहीं होना चाहिए। विशेष मिश्र धातु डाई को आउटलेट पर स्थापित किया जाना चाहिए या स्टील के तार से फिसलना सुनिश्चित करने के लिए मोड़ना चाहिए मिश्र धातु मरो।

20

सिलेंडर समर्थन असर

बड़ा असर

ब्रांड एनएसके

21

सिलेंडर बड़े असर स्नेहन का समर्थन करता है

ग्रीस चिकनाई, प्रत्येक असर असर वाली सीट पर स्थापित होता है, ऑपरेटिंग तापमान 75 डिग्री से कम या उसके बराबर होता है

22

असर सीट संरचना

तन्य लौह। (क्यूटी - 400)

23

दीवार की मोटाई (मिमी)

9 मिमी . से कम नहीं

24

सिलेंडर प्रणाली गतिशील प्रणाली

स्टॉप और इमरजेंसी स्टॉप प्रतिष्ठित हैं। मंदी के बाद सामान्य स्टॉप को रोक दिया जाना चाहिए, जिसे ऊर्जा खपत ब्रेकिंग और अन्य तरीकों से प्राप्त किया जा सकता है। सामान्य स्टॉप ब्रेकिंग समय 20 सेकंड से कम है, और आपातकालीन स्टॉप 10 सेकंड के भीतर पूरा किया जाना चाहिए। ब्रेक पैड पहनने के बाद आसानी से बदल दिए जाते हैं।

25

वायर ट्रे फ्रेम आई-व्हील लॉक

तार ट्रे फ्रेम ऊर्ध्वाधर निरंतर तनाव बिछाने का समर्थन करने के लिए शाफ्ट असर से लैस है, और यह सुनिश्चित करने के लिए कि प्रत्येक स्टील के तार और स्ट्रैंड समान रूप से बिछाने के लिए स्वचालित समायोजन तनाव उपकरण बिछाते हैं। दाहिने हाथ के संचालन के लिए तनाव पेंच समायोजन को कम करना। प्रत्येक तार ट्रे मिल सकती है 165 आई-व्हील के उत्पादन की जरूरत है।

26

मैं पहिया असर मोड

क्षैतिज समर्थन तारों

27

आई व्हील वायर ट्रे में डंपिंग

वायर टेंशन डिवाइस का स्वचालित समायोजन, सुनिश्चित करें कि प्रत्येक स्टील वायर, स्ट्रैंड यूनिफॉर्म लाइन। मैं लाइन पर पहिया, भिगोना बेल्ट एक वसंत स्थापित, दाहिने हाथ के संचालन के लिए तनाव पेंच समायोजन भिगोना।

28

टूटी लाइन डिटेक्शन डिवाइस

ब्रेक लाइन अलार्म, पीएलसी प्रोग्राम कंट्रोल।

29

समानांतर सिलेंडर डिजाइन

बैरल बॉडी एक बाहरी थ्रेडिंग लाइन है, सुनिश्चित करें कि बैरल बॉडी के आउटलेट से प्रेस डाई के बंद मुंह तक स्टील वायर एक समान है और कोई अनुप्रस्थ झुकने की घटना नहीं है, और आउटलेट मुंह के बीच अधिकतम तह कोण है। बैरल बॉडी और वायर प्लेट का आउटलेट मुंह 25 डिग्री से अधिक नहीं होना चाहिए।

30

मेजबान आधार

सेक्शन स्टील प्लस स्टील प्लस कंक्रीट

31

स्पिंडल ड्राइव बॉक्स

स्पिंडललेस ड्राइव

में
आकार
क्षेत्र
डोमेन

32

तार ट्रे का छेद वितरण

6 छेद का सेट। तार ट्रे के प्रत्येक सेट पर थ्रेडिंग नोजल हार्ड मिश्र धातु YG6X सामग्री से बना है, थ्रेडिंग नोजल का आंतरिक व्यास 5 मिमी है, और विश्वसनीय फिक्सिंग सुनिश्चित करने के लिए गोंद की फिक्सिंग विधि अपनाई जाती है।

33

पूर्व विरूपण उपकरण

उत्पाद संरचना विनिर्देशों के अनुसार संगीन स्थापना आरक्षित और अनुकूलित है

34

डाई दबाने का बंद कोण

25 डिग्री या उससे कम

35

प्रेस लाइन डाई धारक संरचना

दबाव वसंत दबाव को समायोजित करता है

36

मरने का आकार दबाने

60*40*(20 प्लस 20) लंबाई * चौड़ाई * ऊंचाई (ऊंचाई: दो टुकड़े बंद होने के बाद आकार 40)

अनुकूलित किया जा सकता है

37

मोल्ड बेस मोबाइल

डाई फ्रेम दबाने वाली लाइन लचीले ढंग से समायोजित और स्थानांतरित करने के लिए डोवेटेल ग्रूव गाइड रेल को गोद लेती है

38

विरूपक के बाद

उत्पाद संरचना विनिर्देशों के अनुसार अनुकूलित करें

होल्डिंग
प्रमुख
चक्र

39

संकर्षण

विद्युत नियंत्रण तुल्यकालन

40

ट्रैक्शन व्हील व्यास मिमी

159 * 2 ￠

41

ट्रैक्शन व्हील टाइप ग्रूव / प्लेन टाइप

यू नाली

42

ट्रैक्शन व्हील सपोर्ट सिस्टम

असर समर्थन

43

स्लॉट / स्लॉट व्यास की संख्या

अनुच्छेद 8 से 9 / R3mm

44

स्लॉट कठोरता

ट्रैक्शन व्हील सामग्री GCr15, कठोरता HRC से अधिक या उसके बराबर58-60o

45

मोड़ दूरी परिवर्तन की प्राप्ति

पीएलसी असीम रूप से परिवर्तनशील गति

46

मीटर डिवाइस

ट्रैक्शन व्हील का एक सिरा स्विच मीटर के करीब होता है

47

इलेक्ट्रॉनिक मीटर मीटर डिवाइस

पीएलसी इलेक्ट्रॉनिक मीटर, डिस्प्ले स्क्रीन पर प्रदर्शित करें

48

ड्राइव रास्ता

सिंगल एक्टिव और डबल ट्रैक्शन व्हील्स

बंद किया हुआ
पंक्ति
रेखा

49

रिबन केबल

सर्वो मोटर नियंत्रण

50

रो मूविंग मोड

बॉल स्क्रू लाइन, पीएलसी कंट्रोल रिवर्सिंग

51

लंबवत / क्षैतिज विनियमन पहिया

रोलर में आर नाली, असर स्टील है

52

बंद लाइन समर्थन

आई-व्हील प्राप्त करना यांत्रिक वायवीय शीर्ष प्रकार को अपनाता है

53

टेक-अप तनाव

हैंग टू स्विंग रॉड निरंतर तनाव वापस लेने वाली लाइन।

54

आई-व्हील प्राप्त करने का आकार व्यास (मिमी)

ग्राहक प्रदान करने के लिए

चलाना
गतिशील
का विभाग
व्यवस्था
/
बिजली
नियंत्रण

55

हस्तांतरण

कोई नहीं है

56

मेजबान चालक

मोटर सिलेंडर को घुमाने के लिए चलाती है

57

मुखयमोटर

चर आवृत्ति मोटर (5.5KW)

58

संकर्षण

सर्वो मोटर

59

टेक-अप मोटर

आवृत्ति रूपांतरण मोटर

60

मुख्य इंजन गति नियंत्रण

इन्वर्टर

61

पूर्ण मशीन विद्युत नियंत्रण

पीएलसी कार्यक्रम नियंत्रण

62

दिखाना

टच स्क्रीन
